ICV202

Ud

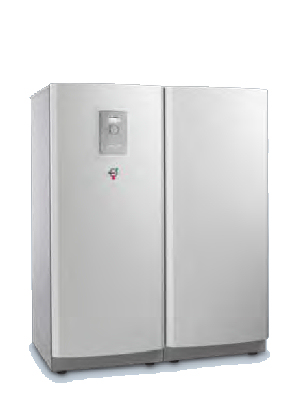

Equipo agua-agua, bomba de calor geotérmica, para producción de A.C.S. y calefacción.

10.433,08€

Unidad agua-agua bomba de calor geotérmica, para calefacción y producción de A.C.S. (en combinación con un interacumulador independiente), modelo Diplomat Duo Optimum 4 SP "THERMIA", alimentación monofásica a 230 V, potencia calorífica nominal 4,09 kW, COP 4,09, potencia sonora 42 dBA, dimensiones 596x690x1538 mm, peso 140 kg, para gas refrigerante R-407C, con bombas de circulación de caudal variable clase de eficiencia energética A para los circuitos primario y secundario, compresor de tipo scroll, control de equilibrado energético, pantalla de información gráfica, resistencia eléctrica seleccionable para 1,5, 3 ó 4,5 kW, intercambiadores de acero inoxidable, válvula motorizada de 3 vías, sondas de temperatura, presostato, filtro, manómetros, válvula de seguridad y llaves de paso, con interacumulador de A.C.S. de 200 l de capacidad, modelo MBH TWS 200. Totalmente montada, conexionada y puesta en marcha por la empresa instaladora para la comprobación de su correcto funcionamiento.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt42bci025kag

Ud

Unidad agua-agua bomba de calor geotérmica, para calefacción y producción de A.C.S. (en combinación con un interacumulador independiente), modelo Diplomat Duo Optimum 4 SP "THERMIA", alimentación monofásica a 230 V, potencia calorífica nominal 4,09 kW, COP 4,09, potencia sonora 42 dBA, dimensiones 596x690x1538 mm, peso 140 kg, para gas refrigerante R-407C, con bombas de circulación de caudal variable clase de eficiencia energética A para los circuitos primario y secundario, compresor de tipo scroll, control de equilibrado energético, pantalla de información gráfica, resistencia eléctrica seleccionable para 1,5, 3 ó 4,5 kW, intercambiadores de acero inoxidable, válvula motorizada de 3 vías, sondas de temperatura, presostato, filtro, manómetros, válvula de seguridad y llaves de paso.

1,000

7.718,40

7.718,40

mt38gir010a

Ud

Interacumulador de A.C.S. de 200 l de capacidad, modelo MBH TWS 200 "THERMIA", con serpentín de 1,5 m² de superficie de intercambio, cuba de acero vitrificado y aislamiento térmico.

1,000

2.160,00

2.160,00

mt42www050

Ud

Termómetro bimetálico, diámetro de esfera de 100 mm, con toma vertical, con vaina de 1/2", escala de temperatura de 0 a 120°C.

2,000

21,00

42,00

mt37sve010c

Ud

Válvula de esfera de latón niquelado para roscar de 3/4".

4,000

5,95

23,80

mt37sve010d

Ud

Válvula de esfera de latón niquelado para roscar de 1".

2,000

9,81

19,62

Subtotal materiales:

9.963,82

2

Mano de obra

mo005

h

Oficial 1ª instalador de climatización.

7,100

19,42

137,88

mo104

h

Ayudante instalador de climatización.

7,100

17,86

126,81

Subtotal mano de obra:

264,69

3

Costes directos complementarios

%

Costes directos complementarios

2,000

10.228,51

204,57

Coste de mantenimiento decenal: 6.677,17€ en los primeros 10 años.

Costes directos (1+2+3):

10.433,08

UNIDAD DE OBRA ICV202: EQUIPO AGUA-AGUA, BOMBA DE CALOR GEOTÉRMICA, PARA PRODUCCIÓN DE A.C.S. Y CALEFACCIÓN.

CARACTERÍSTICAS TÉCNICAS

Unidad agua-agua bomba de calor geotérmica, para calefacción y producción de A.C.S. (en combinación con un interacumulador independiente), modelo Diplomat Duo Optimum 4 SP "THERMIA", alimentación monofásica a 230 V, potencia calorífica nominal 4,09 kW, COP 4,09, potencia sonora 42 dBA, dimensiones 596x690x1538 mm, peso 140 kg, para gas refrigerante R-407C, con bombas de circulación de caudal variable clase de eficiencia energética A para los circuitos primario y secundario, compresor de tipo scroll, control de equilibrado energético, pantalla de información gráfica, resistencia eléctrica seleccionable para 1,5, 3 ó 4,5 kW, intercambiadores de acero inoxidable, válvula motorizada de 3 vías, sondas de temperatura, presostato, filtro, manómetros, válvula de seguridad y llaves de paso, con interacumulador de A.C.S. de 200 l de capacidad, modelo MBH TWS 200. Totalmente montada, conexionada y puesta en marcha por la empresa instaladora para la comprobación de su correcto funcionamiento.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes y salpicaduras.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.

Código LER

Tipo

Peso (kg)

Volumen (l)

15 01 01

Envases de papel y cartón.

0,432

0,576

Envases:

0,432

0,576
